| 加工定制：否 | 品牌：搏力谋 | 类型：空调用制冷设备 |
| 种类：三通座阀 |

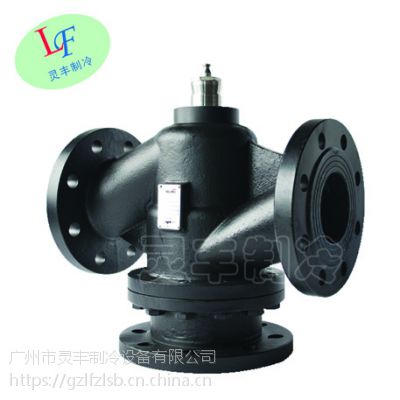

H7..X-S 系列三通法兰连接型座阀，PN25
三通法兰座阀DN65...250
合流阀等***比特性，可用于冷、热水调节控制
应用 : H V AC系统的冷/热水路控制
供暖系统的水路控制
各类分流/合流系统
工作原理 | 座阀由直行程执行器驱动。执行器接收标准的调节型或开关型或三态型信号，将阀轴拉伸至控制信号指示的位置。 |
流量特性 | 等***比流量特性。 |
手动操作 | 座阀阀轴可以通过座阀执行器所附带的六角扳手进行手动操作。 |
型号 | Kvs | DN | 行程 | Pmax | Ps |
[m3/h] | [mm] | [mm] | [kPa] | [kPa] | |
H7065W | 50 | 65 | 20 | 280 | 280 |
H7080W | 80 | 80 | 30 | 250/600 | 250/600 |
H7100W | 125 | 100 | 40 | 200/450 | 200/450 |
H7125W | 200 | 125 | 40 | 110/250 | 110/250 |
H7150W | 300 | 150 | 40 | 60/150 | 60/150 |
H7200W | 520 | 200 | 40 | 80 | 80 |
H7250W | 750 | 250 | 40 | 50 | 50 |
介质 | 冷、热水，制冷剂(R12, R22, R134a, R202)混合水溶液浓度为50%的乙二醇溶液 |
介质温度 | 0...+150°C |
额定压力 | 1600kPa |
行程 | 见”型号概览” |
关闭方向 | 向上 |
流量特性 | A-AB,B-AB：优化的等***比 |
可控比 | >50 |
渗漏 | 0...0.02% Kvs值 |
阀管连接 | 法兰连接，*** 7005-2 |
压差 △Pmax | 见”型号概览” |
关闭压力 △Ps | 见”型号概览” |
安装位置 | 向上垂直或水平安装 (参照阀轴) |
维护 | 免维护 |
阀门材质 | |
阀体 | 球墨铸铁(GGG40) |
阀芯 | 不锈钢304 |
阀轴 | 不锈钢630 |
阀座 | 不锈钢304 |
阀轴密封 | 特氟龙 |
