| 加工定制：否 | 品牌：搏力谋 | 类型：空调用制冷设备 |
| 种类：三通座阀 |

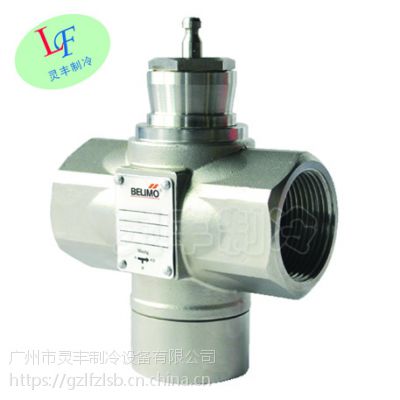

H3..X-S 系列三通内螺纹连接型座阀，PN25
三通内螺纹座阀DN15-50
合流阀/分流阀
等***比特性，可用于冷、热水调节控制
应用 ：HVAC系统的冷/热水路控制
供暖系统的水路控制
各类分流/合流系统
工作原理 | 座阀由直行程执行器驱动。执行器接收标准的调节型或开关型或三态型信号，将阀轴拉伸至控制信号指示的位置。 |
流量特性 | 等***比流量特性。 |
手动操作 | 座阀阀轴可以通过座阀执行器所附带的六角扳手进行手动操作。 |
型号 | Kvs | DN | 行程 | Pmax | Ps |
[m3/h] | [mm] | [mm] | [kPa] | [kPa] | |
H3015X | 1.9 | 15 | 10 | 800 | 800 |
H3020X | 4.4 | 20 | 10 | 800 | 800 |
H3025X | 8 | 25 | 15 | 600 | 600 |
H3032X | 10 | 32 | 20 | 600/800 | 600/800 |
H3040X | 20 | 40 | 20 | 450/700 | 450/700 |
H3050X | 32 | 50 | 20 | 300/500 | 300/500 |
介质 | 冷、热水，制冷剂(R12, R22, R134a, R202)混合水溶液 浓度为50%的乙二醇溶液 |
介质温度 | 0-+130°C |
额定压力 | 2500kPa |
行程 | 见”型号概览” |
关闭方向 | 向上 |
流量特性 | A-AB,B-AB：优化的等***比 |
可控比 | >50 |
渗漏 | 0-0.02% Kvs值 |
阀管连接 | 内螺纹 *** 7/1 |
压差 △Pmax | 见”型号概览” |
关闭压力 △Ps | 见”型号概览” |
安装位置 | 向上垂直或水平安装 (参照阀轴) |
维护 | 免维护 |
阀门材质 | |
阀体 | 不锈钢304 |
阀芯 | 不锈钢304 |
阀轴 | 不锈钢304 |
阀座 | 不锈钢304 |
阀轴密封 | 特氟龙 |
