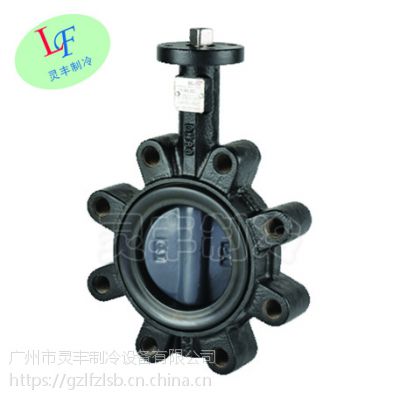

搏力谋BU6系列电动碟阀

搏力谋蝶阀系列，专为暖通空调及商业应用设计，用于冷热水的开关型或调节型控制 应用：主要应用包括：冷冻水系统，冷却水系统，自动切换系统，大型空气处理机组水路控制，压差旁通控制等。

阀门设计特点

1、采用双D轴端与阀板的两截式***无销连接技术，结构紧凑牢 固，能使阀板具有4个方向自动对中功能，实现阀板与阀座过盈配合，达到较低的工作扭矩。

2、创新的舌槽式无靠背阀座，提供了良好的关闭能力，可确保阀 体、阀座、阀板之间连接配合准确。提供了阀板持续的平稳运转。

3、采用***的球面密封技术，能使阀体与HVAC流体介质隔离，并能确保消除内部的泄漏，减少阀座的断裂。初级密封是通过阀板肩部与阀座球面的预压紧接触即过盈配合实现的。

4、尼龙覆层阀板具有很好的耐腐蚀性，摩擦系数低，精密加工和先 进的涂层过程能确保阀板平稳的开关。不锈钢阀板耐腐蚀性强， 能降低执行器的工作扭矩。还能承受较高的HVAC流体介质温度。

5、采用RPTFE(强化四氟乙烯)，EPDM O型圈(三元乙丙橡胶)，不 锈钢阀轴定位环三重抗腐蚀性隔离，完全使流体介质与上法兰隔离，使阀轴和阀板同步运转，降低了工作扭矩，确保了阀门的较长工作寿命。

6、宽大圆形的法兰密封面能满足广泛的HVAC流体介质的要求，在亚太地区这样的设计能简单有效地满足所有法兰连接的***标准而无需增加额外的垫圈。

执行器

搏力谋拥有大量***的电动执行器产品及手柄和涡轮等手动驱动 器，为客户提供各类增值的蝶阀组合解决方案。

1、搏力谋通用角行程执行器，自复位角行程执行器，专为BU6..系列蝶阀而设计。

搏力谋 SRFA..-5, GRK..-5/-7, SR..-5, GR.. -5/-7, DR..-7系列角行程执行器使用质量***的电机和齿轮结构，采用***的电子技术用于控制，产品的通用设计使其易于安装、操作和维护。

2、为了进一步满足高IP等级的要求和大口径蝶阀的自动化控制的需要，搏力谋同时提供专为BU6..系列蝶阀及其他角行程阀门设计的SY..系列角行程执行器。

***技术的驱动齿轮在高效可靠运行时仍可随意手动操作。

所有型号的SY执行器外壳防护等级达IP67：具有清晰的位置指示，***5211连接装置、内部热力型电机过载保护及方便接线的端子座：配备加热器和两个辅助开关。

独特的桔黄色使SY执行器在机房里更显醒目，接线图分布于盖 板的铭牌上及盖板内，便于操作。

SY执行器扭矩范围从35Nm至3500Nm。

阀门选型

阀门参数
