| 加工定制：否 | 品牌：通泰 | 类型：空调用制冷设备 |
| 种类：风阀执行器 |

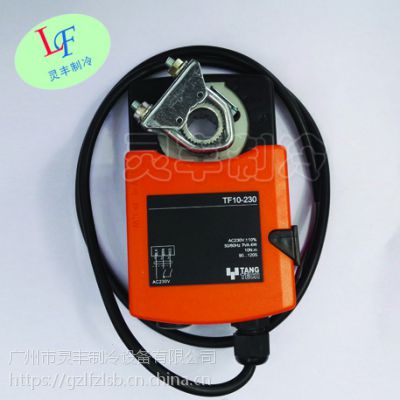

通泰TF系列风阀执行器—TF10-24
为暖通系统内的风门控制而设计,开关信号电动风阀执行器，0-95度角行程，可调工作范围，全行程过载保护，万能联轴输出
选型表 | ||||||
型号 | 扭距 | 电源 | 控制信号 | 运行功耗 | 运行时间 | 输出角度 |
TF10-230 | 10 N.m | AC230V | 浮点 | 6 VA | 40-60 s | 0-95 |
TF10-24 | 10 N.m | AC/DC24V | 浮点 | 6 VA | 40-60 s | 0-95 |
TF10-120 | 10 N.m | AC120V | 浮点 | 6 VA | 40-60 s | 0-95 |
TS10-230 | 10 N.m | AC230V | 开关 | 15 VA | 120-150 s | 0-95 |
TS10-120 | 10 N.m | AC120V | 开关 | 15 VA | 120-150 s | 0-95 |
TM10-230 | 10 N.m | AC230V | DC0(2)-10V/0(4)-20mA | 5-8 VA | 30-150 s | 0-95 |
TM10-24 | 10 N.m | AC/DC24V | DC0(2)-10V/0(4)-20mA | 5-8 VA | 30-150 s | 0-95 |
TM10-120 | 10 N.m | AC120V | DC0(2)-10V/0(4)-20mA | 5-8 VA | 30-150 s | 0-95 |
技术参数 | |
电源 | AC230V, AC/DC24V, AC120V |
允差 | 10% |
输出力矩 | 10 N.m |
运行时间 | 30S-150s |
运行功耗 | 6VA |
堵转功耗 | 1-3VA |
输出角度 | 90 (95 Max) |
控制信号 TS | 2 point on/off control |
TF | 3 & 2 point on/off control |
TM | DC0(2)-10V DC0(4)...20mA |
反馈信号 TM | DC0(2)-10V |
适用轴径 | 10-16mm or 5-11mm |
过载保护 | Automatic |
防护等级 | IP54 |
使用环境 | -10-+55 C 0-90% Rh |
噪音 | 40dB(A) |
净重 | 0.8-1.2kg |
