| 加工定制：否 | 品牌：搏力谋 | 类型：空调用制冷设备 |
| 种类：二通控制球阀 |

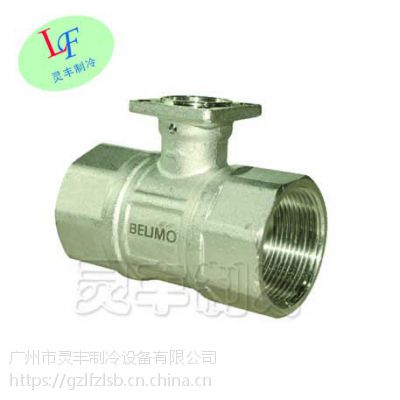

搏力谋R2..AC 系列二通控制球阀
搏力谋公司成功解决了传统球阀流量特性不适合温度控制的问题。在球阀的入口处加入了一个叫配流盘的装置，使其流量特性转变成等***比特性。配流盘的内侧为凹形，与阀球紧密配合。水流通过阀芯开孔与配流盘V型开口之间的开度得到***控制。通过配流盘，球阀的Kvs值减小为相同规格座阀的Kvs值。通过安装不同形状开口的配流盘，同一尺寸的阀门还可有不同的Kvs值，避免了水管变径的麻烦。
搏力谋控制球阀的优点
·等***比特性
·阀门开启时没有流量激增情况
·配流盘带来***的控制稳定性
·与相同规格座阀的Kvs值相近
·管道无需减径
·高可控比
·高关闭压力
·密封性良好
技术参数：
介质 | 冷、热水，浓度50%的乙二醇溶液 |
介质温度 | -5...+100°C |
额定压力 | 2500kPa |
流量特性 | 等***比 |
可控比 | DN15* Sv>50 DN15...50**/*** Sv>100 |
渗漏 | 0...0.01% Kvs值 (ANSI Class IV) (出厂时无渗漏) |
阀管连接 | 内螺纹 *** 7/1 |
压差 △Pmax | 350kPa (200kPa为低噪音工作压力) |
关闭压力 △Ps | 1400kPa |
旋转角度 | 90° |
安装位置 | 向上垂直或水平安装 (参照阀轴) |
维护 | 免维护 |
阀门材质 | |
阀体 | 锻造黄铜（镀镍） |
阀球 | 不锈钢 |
阀座 | RPTFE |
阀轴 | 不锈钢 |
O形密封圈 | EPDM |
配流盘 | PPA |
型号 | R209AC | R210AC | R211AC | R212AC | R213AC | R217AC | R218AC | R222AC | R223AC | R229AC | R231AC | R238AC | R239AC | R248AC | R249AC |
Kvs[m3/h] | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 4.0 | 6.3 | 6.3 | 10.0 | 10.0 | 16.0 | 16.0 | 25.0 | 25.0 | 40.0 |
DN[mm] | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 50 | 50 |
匹配执行器型号(调节型) | |||||||||||||||
调节型 | TR24-SR | LRU24-SR | NRU24-SR | ||||||||||||
弹簧复位 | TRF24-SR | LRF24-SR | NRFU24-SR | ||||||||||||
快速运行 | LRQU24-SR | NRQU24-SR | SRQU24-SR | ||||||||||||
匹配执行器型号(浮点型) | |||||||||||||||
浮点型 | TR24 | LRU24(-S) | NRU24(-S) | ||||||||||||
230V | TR230-3 | LRU230(-S) | NRU230(-S) | ||||||||||||
弹簧复位 | TRF24-2 | NRFS* | |||||||||||||
